Bộ Lắp Ráp Nông Trại Thông Minh IoT - Đánh Thức Tư Duy Nông Nghiệp Xanh
Bộ thiết bị Nông trại thông minh là một giải pháp giáo dục STEM chuyên sâu, mô phỏng sinh động các hệ thống tự động hóa đang được áp dụng tại các trang trại hiện đại. Người học sẽ trực tiếp lắp ráp và lập trình để vận hành một hệ thống nông nghiệp khép kín bao gồm: hệ thống tưới tiêu tự động, cối xay gió năng lượng mặt trời, trạm cung cấp thức ăn cho thú cưng và hệ thống cảnh báo mức nước an toàn.
Trái tim của hệ thống là bo mạch ESP32 Max V1.0 lõi kép mạnh mẽ. Công nghệ này cho phép mô hình thu thập dữ liệu môi trường (nhiệt độ, độ ẩm, ánh sáng) liên tục và tải lên hệ thống mạng. Từ đó, người dùng có thể giám sát theo thời gian thực và điều khiển các thiết bị trong nông trại từ xa thông qua kết nối Wi-Fi hoặc Bluetooth.

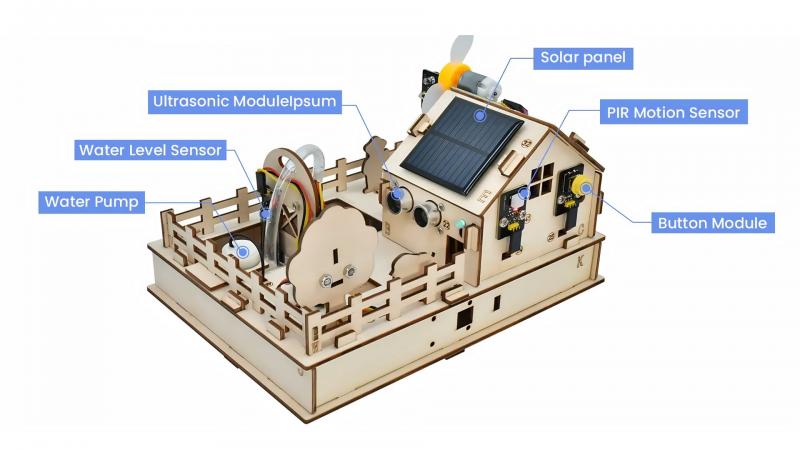

Hướng tới sự an toàn tuyệt đối trong môi trường học đường, toàn bộ khung mô hình được chế tác từ gỗ ép sinh thái (Plywood) thân thiện với môi trường. Đặc biệt, hệ thống điện tử sử dụng chuẩn cáp cắm XH2.54 Easy-Plug. Thiết kế này giúp người học thao tác cắm nối dễ dàng, chống cắm ngược chiều, loại bỏ hoàn toàn nguy cơ chập mạch và không cần sử dụng máy hàn nhiệt nguy hiểm.
Sản phẩm được trang bị hệ thống phần cứng phong phú, hỗ trợ lộ trình học tập gồm 16 dự án từ cơ bản đến nâng cao, bám sát các ứng dụng thực tế.
Tự động hóa nông nghiệp với hệ thống cảm biến chuyên sâu
Mô hình được trang bị các cảm biến mô phỏng chính xác trạm quan trắc nông nghiệp:
Quản lý khí hậu và thổ nhưỡng: Cảm biến DHT11 theo dõi nhiệt độ, độ ẩm không khí và cảm biến đo độ ẩm đất sẽ liên tục kiểm tra tình trạng môi trường. Khi đất khô, vi điều khiển sẽ tự động kích hoạt động cơ bơm nước mini chìm để tưới tiêu.
Hệ thống cảnh báo an toàn: Cảm biến nhận biết nước sẽ phát hiện tình trạng ngập úng hoặc cạn nước, ngay lập tức hiển thị cảnh báo lên màn hình OLED và kích hoạt còi báo động.
Quản lý vật nuôi thông minh: Cảm biến chuyển động hồng ngoại (PIR) kết hợp cảm biến chạm vật lý giúp thiết lập trạm cho thú cưng ăn tự động mỗi khi có vật nuôi tiến lại gần.
Năng lượng xanh và mô phỏng quang chu kỳ
Sản phẩm giáo dục ý thức bảo vệ môi trường thông qua việc tích hợp module Tấm pin năng lượng mặt trời (Solar Panel). Năng lượng thu được có thể kích hoạt động cơ DC vận hành cối xay gió, giúp trẻ hiểu về nguyên lý chuyển hóa năng lượng tái tạo. Bên cạnh đó, dải đèn LED RGB được sử dụng để mô phỏng ánh sáng quang chu kỳ, nghiên cứu tác động của các dải màu ánh sáng đến sự phát triển của cây trồng.
Nền tảng IoT mạnh mẽ với ESP32 Shield
Bo mạch ESP32 Max V1.0 kết hợp cùng mạch mở rộng ESP32 Shield Board V1.0 cung cấp năng lực xử lý đa luồng ấn tượng. Hệ thống có khả năng điều phối cùng lúc nhiều cơ cấu chấp hành (bơm nước, động cơ, rơ-le điện từ 5V) mà vẫn duy trì kết nối mạng ổn định. Thiết bị sử dụng khay pin 6x AA (9V), đảm bảo nguồn điện xả đủ mạnh cho toàn bộ mô hình hoạt động trơn tru.
Lộ trình lập trình linh hoạt, đa nền tảng
Bộ học cụ tương thích hoàn toàn với các phần mềm lập trình phổ biến nhất hiện nay. Học sinh cấp tiểu học và THCS có thể bắt đầu với môi trường lập trình khối lệnh đồ họa kéo thả (ACECode/Scratch) vô cùng trực quan. Khi chuyển lên các cấp học cao hơn, các em có thể dễ dàng chuyển đổi sang viết mã nguồn mở C++ trên nền tảng Arduino IDE để tối ưu hóa thuật toán và xây dựng các dự án IoT phức tạp.
Vi mạch trung tâm: ESP32 Max V1.0 (Xử lý lõi kép, tích hợp Wi-Fi/Bluetooth).
Mạch mở rộng (Shield): ESP32 Shield Board V1.0 (Chuẩn cắm an toàn XH2.54).
Hệ thống cảm biến: Độ ẩm đất, nhận biết mức nước, nhiệt độ & độ ẩm (DHT11), ánh sáng quang trở, chuyển động (PIR) và cảm biến chạm vật lý.
Cơ cấu chấp hành: Màn hình OLED, máy bơm nước chìm mini, động cơ DC, dải LED RGB, Rơ-le 5V và còi báo động.
Nguồn năng lượng: Tấm pin năng lượng mặt trời (Solar Panel) kết hợp khay chứa pin 6x AA (9V).
- Bo mạch điều khiển trung tâm ESP32 Max V1.0 x1
- Bo mạch mở rộng tín hiệu ESP32 Shield Board V1.0 x1
- Bộ mảnh ghép mô hình nông trại 3D bằng gỗ sinh thái x1
- Tấm pin năng lượng mặt trời (Solar Panel) x1
- Động cơ máy bơm nước mini x1
- Động cơ DC truyền động x1
- Module cảm biến độ ẩm đất x1
- Module cảm biến nhận biết nước x1
- Module cảm biến nhiệt độ & độ ẩm DHT11 x1
- Module cảm biến ánh sáng x1
- Module cảm biến chuyển động (PIR) x1
- Module cảm biến chạm x1
- Module màn hình hiển thị OLED x1
- Module Rơ-le (Relay) 5V x1
- Dải đèn LED RGB thông minh x1
- Module đèn LED đơn (Màu xanh dương) x1
- Module còi báo động (Passive Buzzer) x1
- Công tắc gạt vật lý (Toggle Switch) x1
- Khay chứa pin 6x AA x1
- Hệ thống cáp tín hiệu chuẩn XH2.54 Easy-Plug (cáp 3-Pin, 4-Pin) x13
- Cáp truyền tải dữ liệu và nạp chương trình USB x1
- Tua vít và bộ phụ kiện cơ khí (ốc vít M2/M3, trụ đồng) x1
- Bộ tài liệu hướng dẫn kỹ thuật và 16 dự án thực hành x1"
