Bộ Thiết Bị Lập Trình Nhà Thông Minh 5 Trong 1 (Arduino) - Khám Phá Tự Động Hóa Chuyên Sâu
Bộ học tập nhà thông minh 5 trong 1 là một hệ thống thiết bị giáo dục thực hành cấp độ 2, được thiết kế chuyên sâu về lĩnh vực tự động hóa. Trái tim của hệ thống là nền tảng vi điều khiển 32-bit mạnh mẽ, mang lại khả năng xử lý dữ liệu vượt trội so với các vi mạch cơ bản.
Điểm làm nên giá trị cốt lõi của bộ sản phẩm chính là khả năng luân phiên triển khai 5 dự án thực tế trên cùng một hệ thống bo mạch. Thông qua việc lắp ráp các mô hình cơ khí và thiết lập thuật toán, người học sẽ tự tay xây dựng 5 phân khu tự động hóa mang tính ứng dụng cực cao:

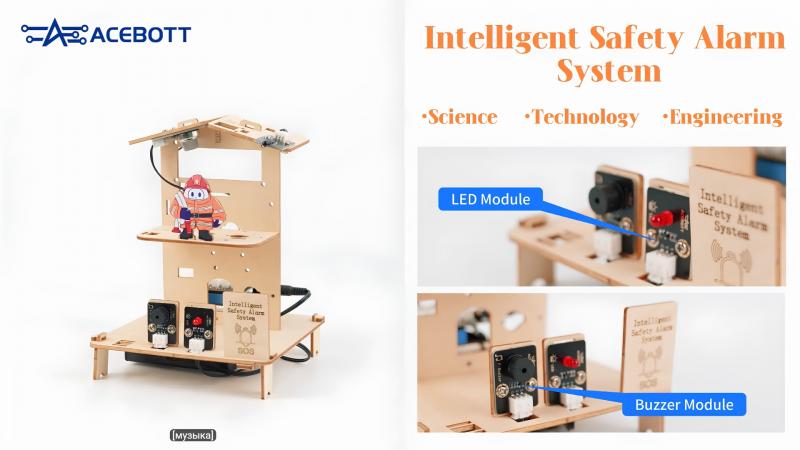

Phân khu phòng bếp: Hệ thống cảnh báo an toàn thông minh.

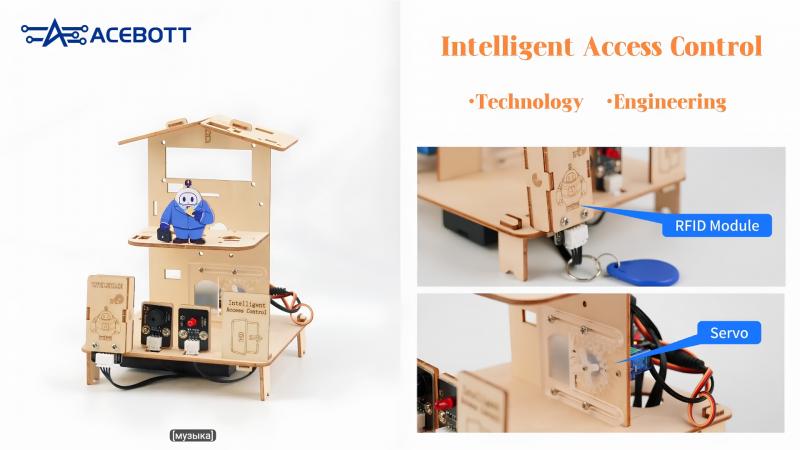

Phân khu cửa chính: Hệ thống kiểm soát ra vào bằng công nghệ thẻ từ.
Phân khu ban công: Hệ thống giàn phơi quần áo tự động.

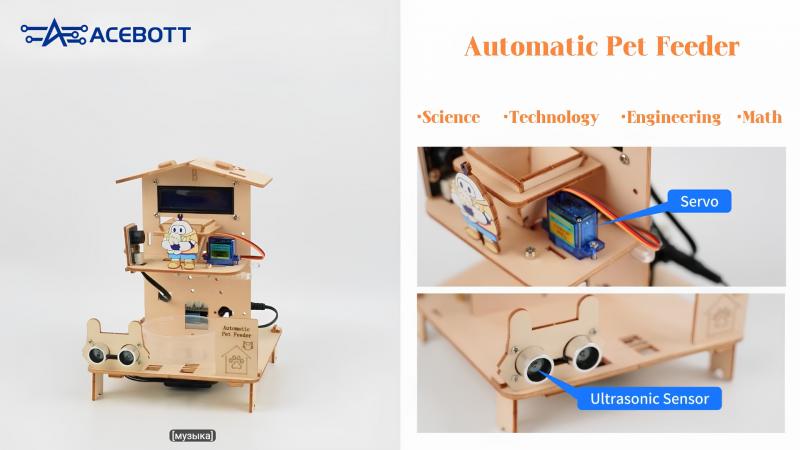

Chuồng nuôi: Hệ thống cung cấp thức ăn tự động cho thú cưng.

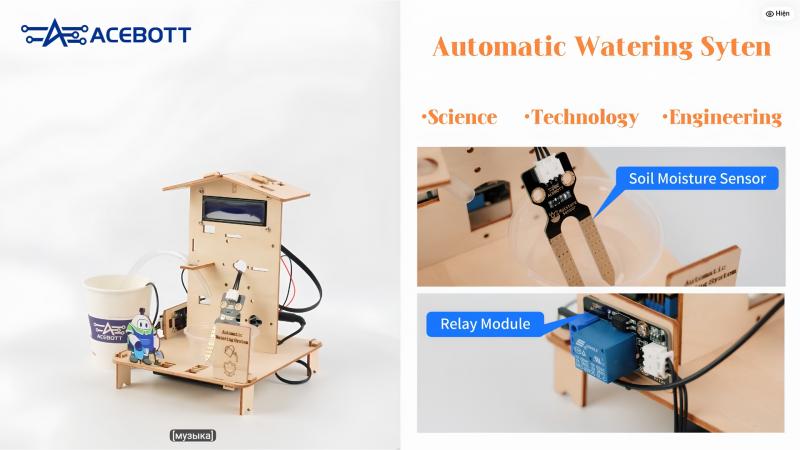

Sân vườn: Hệ thống tưới tiêu tự động đo lường độ ẩm.
Để đảm bảo an toàn tuyệt đối cho người học, toàn bộ hệ thống sử dụng cơ chế cắm-rút trực tiếp (plug-and-play). Thiết kế này hạn chế tối đa các lỗi đấu nối điện tử, loại bỏ nguy cơ chập cháy, giúp học sinh an tâm thỏa sức sáng tạo.
Sản phẩm được tinh chỉnh tỉ mỉ từ phần cứng đến phần mềm, mang lại một lộ trình học tập logic, an toàn và kích thích tư duy kỹ thuật tối đa.
Mô phỏng tự động hóa dân dụng đa kịch bản
Thay vì chỉ xây dựng một mô hình cố định, bộ thiết bị cung cấp hệ thống cấu kiện linh hoạt để học sinh luân phiên thay đổi cơ cấu lắp ráp. Các em có thể tháo lắp và nạp mã điều khiển mới trên cùng một bo mạch xử lý trung tâm để chuyển đổi từ dự án kiểm soát cửa ra vào sang dự án tưới tiêu sân vườn. Sự linh hoạt này giúp tiết kiệm không gian, tối ưu chi phí và rèn luyện kỹ năng lắp ráp cơ khí đa dạng.
Thu thập và phản hồi môi trường đa thông số
Hệ thống được trang bị một bộ sưu tập cảm biến chuyên sâu, mô phỏng chính xác các công nghệ quan trắc hiện đại. Các cảm biến nhận diện khí gas, ngọn lửa, độ ẩm đất, thẻ vô tuyến (RFID), chấn động cơ học và nhận diện giọt nước mưa sẽ liên tục thu thập dữ liệu môi trường. Từ những dữ liệu này, vi điều khiển sẽ ra lệnh kích hoạt các hệ thống truyền động tương ứng như còi báo động, đóng mở cửa hay bật máy bơm nước.
Giao tiếp và giám sát không dây tiện dụng
Internet vạn vật (IoT) được thể hiện rõ nét qua khả năng kết nối không dây của vi điều khiển trung tâm. Được trang bị sẵn vi mạch xử lý tín hiệu vô tuyến tầm ngắn và mạng cục bộ, hệ thống cho phép người dùng giám sát các thông số môi trường (nhiệt độ, độ ẩm, khí gas) và điều khiển luồng hoạt động của ngôi nhà trực tiếp từ thiết bị di động (smartphone/tablet).
Phương thức kết nối điện tử an toàn tuyệt đối
Quá trình nối dây mạch điện thường là rào cản lớn đối với học sinh. Bộ sản phẩm giải quyết triệt để vấn đề này bằng một lá chắn mở rộng (Expansion Shield) gắn trên bo mạch. Các module chức năng và cảm biến được liên kết bằng cáp truyền dẫn có ngàm chống cắm ngược cực. Cơ chế này giúp thao tác cắm-rút diễn ra nhanh chóng, loại trừ hoàn toàn rủi ro đấu nối sai gây hỏng hóc linh kiện.
Nền tảng lập trình mở từ cơ bản đến chuyên nghiệp
Sản phẩm cung cấp một lộ trình học lập trình không giới hạn. Với người học mới làm quen, hệ thống hỗ trợ phương pháp kéo thả khối lệnh trực quan (Block-based coding) để dễ dàng hình dung luồng thuật toán. Khi đã sẵn sàng tiến xa hơn, học sinh có thể trực tiếp viết mã kịch bản bằng ngôn ngữ cấu trúc tiêu chuẩn C/C++ trên nền tảng Arduino IDE, mở ra cơ hội phát triển các dự án công nghệ mang dấu ấn cá nhân.
- Bộ vi xử lý trung tâm: Vi điều khiển 32-bit (Tích hợp module thu phát sóng vô tuyến mạng nội bộ).
- Xung nhịp xử lý tối đa: 240 MHz.
- Bộ nhớ RAM: 448 KB.
- Bộ nhớ Flash: 4 MB.
- Phương thức cấp nguồn: Khay chứa 1 tế bào pin sạc tiêu chuẩn 18650 (Không bao gồm pin dự trữ bên trong bộ).
- Điện áp hoạt động logic: 3.3V và 5V.
- Điện áp đầu vào định mức: 6V đến 18V.
- Giao thức kết nối ngoại vi chính: UART, I2C, SPI.
- Số lượng bài học thực hành thiết lập sẵn: 16 bài học thực hành.
- Vật liệu khung mô hình chính: Gỗ ép công nghiệp gia công định hình bằng phương pháp cắt laser và nhựa tổng hợp trong suốt.
- Thiết bị xử lý và cấp nguồn
+ Bo mạch xử lý trung tâm 32-bit x 1
+ Bo mạch lá chắn mở rộng cổng kết nối x 1
+ Khay chứa tế bào pin sạc 18650 x 1
+ Cáp kết nối truyền tải dữ liệu chuẩn USB (Chiều dài 1 mét) x 1
- Module chức năng và giao tiếp
+ Module màn hình hiển thị tinh thể lỏng (Chuẩn giao tiếp I2C) x 1
+ Module rơ-le đóng ngắt mạch điện (5V) x 1
+ Module bàn phím cảm ứng đa điểm x 1
+ Module đọc thẻ nhận dạng bằng sóng vô tuyến (Kèm móc khóa thẻ) x 1
+ Module đèn LED phát sáng màu đỏ x 1
+ Module phát tín hiệu âm thanh cảnh báo x 1
+ Module đầu thu tín hiệu sóng hồng ngoại x 1
+ Thiết bị điều khiển cầm tay bằng sóng hồng ngoại x 1
- Thiết bị cảm biến và truyền động
+ Module cảm biến phát hiện khí gas dễ cháy x 1
+ Module cảm biến phát hiện ngọn lửa x 1
+ Module cảm biến phát hiện giọt nước mưa x 1
+ Module cảm biến đo lường độ ẩm đất x 1
+ Module cảm biến đo lường chấn động x 1
+ Module cảm biến đo lường cường độ ánh sáng x 1
+ Module cảm biến đo khoảng cách bằng sóng siêu âm x 1
+ Động cơ servo vi bước (Góc quay 180 độ) x 1
+ Máy bơm chất lỏng một chiều lưu lượng nhỏ x 1
- Hệ thống dây cáp kết nối
+ Cáp truyền tín hiệu chuẩn 3 chân (3P) x 6
+ Cáp truyền tín hiệu chuẩn 4 chân (4P) x 3
+ Dây cáp kết nối lõi đơn (Đầu cái - cái) x 2
+ Dây cáp kết nối lõi đơn (Đầu đực - cái) x 2
- Khung gầm và vật tư cơ khí
+ Bộ tấm gỗ ép cắt định hình sẵn x 1
+ Tấm nhựa tổng hợp trong suốt định hình sẵn x 1
+ Khay nhựa chứa mô phỏng thức ăn x 1
+ Ốc vít cơ khí đầu bằng (Kích thước M3x6mm) x 12
+ Ốc vít cơ khí đầu tròn (Kích thước M3x8mm) x 14
+ Ốc vít cơ khí đầu tròn (Kích thước M3x10mm) x 8
+ Ốc vít cơ khí đầu tròn (Kích thước M3x12mm) x 8
+ Cuộn băng dính hai mặt cố định linh kiện x 1
+ Dụng cụ tuốc nơ vít tháo lắp cơ khí cầm tay x 1
