Kit học STEM Microbit | Mạch Microbit V1.5

I. Giới thiệu bộ kit học STEM Microbit

Kit học lập trình STEM cho trẻ Microbit là dự án hợp tác giữa BBC với với Microsoft, ARM, Samsung cùng một số đối tác khác nhằm mục đích dạy cho trẻ em hiểu cách thức máy tính làm việc, nguyên lý lập trình cơ bản và các nguyên lý hoat động của các thiết bị điện tử. Với Microbit bạn có thể thỏa sức sáng tạo, xây dựng các ứng dụng từ robot đến nhạc cụ và rất nhiều ứng dụng trong thực tế.

Với cảm biến chuyển động, la bàn số, hiện thị LED ma trận và Bluetooth tích hợp. Microbit dàng được lập trình trong vài giây với LED hiển thị mà không cần đòi hỏi nhiều kiến thức về máy tính và lập trình. Thích hợp việc giảng dạy STEM. Ngoài ra có thể kết nối với các thiết bị, cảm biến và đối tượng khác như Arduino, Galileo, Kano, LittleBits và Raspberry Pi cho những ứng dụng phức tạp.

Bảng mạch Microbit sử dụng chip Nordic nRF51822: là kiến trúc ARM được sử dụng rộng rãi trong các hệ thống nhúng

• 16 Mhz 32 Bit ARM Cortex M0 microcontroller
• Bluetooth 4.0 low energy / 2.4GHz RF SoC
• 16kB RAM
• 256kB Flash

II. Tính năng của MicroBit

• 25 LED lập trình riêng lẻ
• 2 nút nhấn có thể lập trình được
• Cảm biến ánh sáng và nhiệt độ
• Cảm biến chuyển động (gia tốc và la bàn)
• Truyền thông không dây, thông qua Radio và Bluetooth
• Giao diện USB

Sơ đồ kết nối của mạch microbit

III. Học lập trình với MicroBit

Đa dạng khả năng lập trình:

Các nên tảng phần mềm hỗ trợ lập trình

Microsoft PXT graphical editor

- Phiên bản sẵn trên Windows, MacOS, iOS, Android

- Lập trình Online, không cần cài Compiler

- Download/debug code trên PC thông qua cổng MicroUSB

- Download/debug code trên thiết bị di động thông qua Bluetooth

Hỗ trợ nhiều ngôn ngữ lập trình: Javasript, Phython, MbedC ...

- Microsoft TouchDevelop IDE

- Microsoft Blocks

- CodeKingdoms Javascript

- MicroPython

- Mbed enabled

1. Lập trình trên PC

Lập trình online khi kết nối vào trang của hãng Microsoft và click vào phần “New Project”.

Giao diện lập trình online đơn giản và có hình mô phỏng Microbit cho trẻ có thể học tập được và có thể nhìn thấy cách Microbit hoạt động.

Để nạp chương trình cho Microbit, bạn click vào nút “download” và tải file này về. Sau đó, kéo file vào ổ đĩa microbit xuất hiện khi kết nối microbit với PC.

Cách khác:
Bạn có thể lập trình Microbit với mBlock 5 trên máy tính.
Trên tab “Devices” bạn chọn “Add” và chọn Microbit.

Bạn có thể kéo các khối tính năng của MicroBit và click vào phần “Upload” để nạp chương trình điều khiển MicroBit thông qua cáp USB.

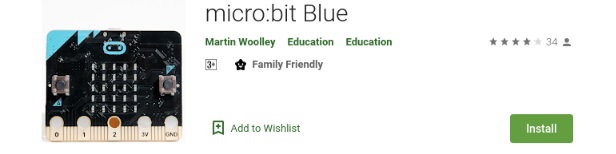

2. Lập trình với điện thoại

2.1. Cài đặt ứng dụng

Để bắt đầu lập trình trên thiết bị di động, bạn cần tải ứng dụng micro: bit miễn phí xuống điện thoại hoặc máy tính bảng của mình và làm theo hướng dẫn. Các ứng dụng sử dụng Bluetooth để chuyển code của bạn sang micro: bit, vì vậy bạn cần bật Bluetooth trên điện thoại hoặc máy tính bảng của mình.

                                  Yêu cầu IOS 9 trở lên                                                                     Yêu cầu Android 5 trở lên

2.2. Kết nối Micro:bit với ứng dụng trên điện thoại

Kết nối micro: bit với điện thoại hoặc máy tính bảng của bạn được gọi là ghép nối. Ứng dụng sẽ tìm kiếm tín hiệu từ micro: bit rồi sau đó chuyển đổi code để đảm bảo micro: bit phù hợp được ghép nối với ứng dụng của bạn. Ứng dụng chứa hướng dẫn về cách thực hiện việc ghép nối và bạn có thể xem cách hoạt động trong video này.

IOS                                                                                                           Android

• Lưu ý:

- Trước khi bắt đầu, bạn nên sử dụng máy tính để flash tệp MakeCode HEX mới vào micro: bit của bạn, đặc biệt nếu trước đây bạn đã sử dụng Python với micro: bit của mình. Sử dụng chương trình của riêng bạn hoặc bất kỳ dự án MakeCode nào của chúng tôi.

- Đảm bảo bạn ghép nối micro: bit và thiết bị di động mỗi khi chuyển chương trình MakeCode.

- Khi ghép nối, hãy đảm bảo bạn giữ các nút A + B đủ lâu để tất cả các đèn LED trên màn hình sáng lên.

- Nếu bạn đang sử dụng pin để cấp nguồn cho micro: bit của mình, hãy đảm bảo rằng chúng còn mới. Ngay cả khi micro: bit dường như đang hoạt động, nó có thể không có đủ năng lượng để chức năng radio Bluetooth hoạt động.

2.3. Upload chương trình từ điện thoại

Ứng dụng sử dụng Bluetooth để chuyển code của bạn sang micro: bit, vì vậy bạn cần bật Bluetooth trên điện thoại hoặc máy tính bảng của mình.

Những video dưới đây sẽ giúp bạn hiểu hoạt động của ứng dụng trên điện thoại với micro: bit của bạn.

IOS                                                                                                           Android

Tài liệu tham khảo + Ebook

• Ebook Micro:bit do IoT Maker Việt Nam biên soạn Tiếng Việt
• Tài liệu Tiếng Anh
• Support website
