Bộ Phụ Kiện Xoay Đa Năng Xtool M1 Ultra (4 trong 1) | Mở Rộng Giới Hạn Khắc Laser 3D
Bộ xoay Xtool M1 Ultra là giải pháp cơ điện tử chuyên dụng được thiết kế để mở rộng khả năng hoạt động của hệ thống cắt khắc quang học. Hệ thống hoạt động dựa trên nguyên lý đồng bộ hóa trực tiếp với tín hiệu xung điều khiển từ bo mạch chủ trung tâm, chuyển đổi chuyển động tịnh tiến sang chuyển động xoay quanh trục vật thể.
Nhờ cơ chế thông minh này, điểm hội tụ của tia laser luôn quét vuông góc với tiếp tuyến bề mặt phôi. Khoảng cách tiêu cự được duy trì đồng nhất trong suốt quá trình gia công, mang lại những đường khắc sắc nét, không bị biến dạng trên cốc, bình nước, quả cầu hay thậm chí là nhẫn trang sức.
Linh hoạt, Chuẩn xác và Bền bỉ
Cấu trúc cơ khí linh hoạt 4 hình thái (4-in-1): Tích hợp 4 mô-đun ngàm kẹp độc lập gồm: Trục lăn (Roller), Mâm cặp (Chuck), Trục tỳ hình cầu (Sphere) và Chốt kẹp nhẫn (Ring). Người dùng có thể chuyển đổi kết cấu nhanh chóng để tương thích với các biên dạng vật thể xoay phức tạp mà không cần hiệu chỉnh lại phần mềm nội suy.
Hệ truyền động độ phân giải vi mô: Sử dụng động cơ bước phản hồi nhanh kết hợp hệ thống bánh răng hành tinh với tỷ số truyền động 4:1 tại mâm cặp. Điều này cung cấp độ phân giải góc cực kỳ chi tiết ở mức 0.45 độ, loại trừ hoàn toàn độ rơ cơ học (backlash) khi thực hiện các lệnh đảo chiều xoay.
Mâm cặp định tâm tự động: Trang bị mâm cặp 3 chấu đồng tâm được gia công CNC nguyên khối. Thiết kế này cung cấp lực siết tĩnh đồng đều, triệt tiêu rủi ro trượt phôi do lực quán tính sinh ra khi gia công ở vận tốc cao.
Khối tỳ vật thể bất đối xứng: Cụm trục lăn được trang bị hệ thống đai cao su bám dính cao. Đối với các vật thể hình côn (cốc vát, bình cổ thuôn), khối giá đỡ tỳ phụ trợ kết hợp thiết bị cân bằng thủy chuẩn sẽ tự động bù trừ độ cao chênh lệch, đảm bảo đường sinh của vật thể luôn song song với hành trình quang học của trục X.
Vật liệu chế tạo cấp độ công nghiệp: Toàn bộ khung gầm và các chi tiết chịu lực đều được chế tạo từ hợp kim nhôm định hình và thép không gỉ xử lý mạ nhám bề mặt, đảm bảo độ cứng vững, ổn định cơ học và tuổi thọ hoạt động bền bỉ.
Thông số kỹ thuật chi tiết
Biên dạng gia công (Chế độ Trục lăn): Đường kính vật thể từ 3 mm đến 198 mm.
Biên dạng gia công (Chế độ Mâm cặp): Đường kính vật thể từ 0 mm đến 100 mm.
Biên dạng gia công (Chế độ Hình cầu): Đường kính vật thể từ 25 mm đến 100 mm.
Biên dạng gia công (Chế độ Vành đai/Nhẫn): Đường kính vật thể từ 11 mm đến 70 mm.
Tốc độ xoay góc tối đa: 360 độ/giây.
Độ phân giải bước góc: 0.45 độ.
Tỷ số truyền lực mâm cặp: 4:1.
Kích thước bao hình toàn cụm: 321 mm (Dài) x 138 mm (Rộng) x 105 mm (Cao).
Khối lượng tịnh thiết bị: 2.33 kg.

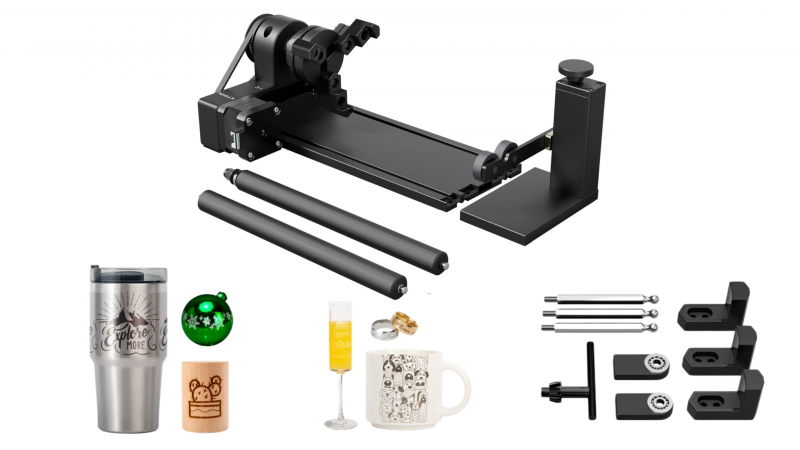

Thành phần trọn bộ sản phẩm
Cụm cơ cấu truyền động và kẹp vật thể:
01 x Khối truyền động trục lăn cơ sở.
01 x Khối mâm cặp định tâm 3 chấu.
Cụm giá đỡ và hệ thống cân bằng:
01 x Khối giá đỡ tỳ vật thể phụ trợ (Support Module).
01 x Khối tỳ đuôi chống võng vật thể dài.
01 x Thiết bị đo cân bằng thủy chuẩn tháo rời.
Cụm chấu kẹp cơ khí tùy biến:
01 x Bộ chấu kẹp bậc đơn (03 đơn vị) dùng cho vật trụ thẳng.
01 x Bộ chấu kẹp bậc kép (03 đơn vị) dùng cho vật thể có gờ.
03 x Trụ chốt kẹp ren ngược chuyên dụng.
Cụm phụ kiện vật lý và cáp nối:
04 x Khối trụ nâng gầm máy cơ khí (Riser).
01 x Cáp truyền tải tín hiệu và điện áp động cơ đồng bộ.
01 x Thước dây đo chu vi vật thể (1.5 m).
01 x Cờ lê chuyên dụng vặn đai ốc mâm cặp.
01 x Chìa vặn lục giác đầu bằng 2.0 mm.
01 x Chìa vặn lục giác đầu bằng 2.5 mm.
